摩擦條件對摻鎢類金剛石DLC膜摩擦磨損性能的影響
發布時間：2023-11-03
類金剛石膜（DLC）具有高硬度、高耐磨性及低摩擦系數等特點，制備技術成熟，廣泛應用于精密機械零件、易磨損零件、切削刀具及模具等；但因其內應力大、膜/基結合力差、熱穩定性差，在很大程度上制約了DLC膜在苛刻摩擦條件下的應用。通過摻雜改善DLC膜性能，滿足惡劣服役條件對耐磨減摩涂層性能的苛刻要求，是DLC膜研究的熱點領域，目前常用的摻雜元素包括鎢、鉻、鈦等。在DLC膜中摻雜鎢可以形成碳化鎢和非晶碳組成的復相結構，明顯提高DLC膜的硬度、膜/基結合力、韌性，緩解DLC膜的內應力，從而大大降低DLC膜的磨損率，這使得摻鎢DLC膜具有廣泛的應用前景。
DLC膜的摩擦學性能與載荷、速度、對摩副材料、潤滑條件、溫度、濕度等因素密切相關，但目前對摻鎢DLC膜在不同摩擦條件下的摩擦學性能研究還不夠充分，進一步探討摩擦條件對摻鎢DLC膜摩擦磨損性能的影響規律對DLC膜的應用具有重要意義。
1、實驗方法
采用真空陰極電弧/磁控濺射/離子束沉積復合多功能鍍膜方法制備摻鎢DLC膜。試樣基體為316L不銹鋼拋光片，在裝爐前經過嚴格的超聲清洗、脫水、烘干處理。為了進一步提高膜/基結合力，首先利用真空陰極電弧沉積、離子束輔助磁控濺射沉積制備多組分梯度過渡層，然后利用離子束沉積+磁控濺射制備梯度摻鎢DLC復合膜，沉積氣體為高純氬氣和高純甲烷，離子源工作參數根據優化的純DLC離子束沉積工藝確定，濺射靶材為高純鎢，通過調整鎢靶電流來控制DLC膜中的鎢含量，表層摻鎢DLC膜沉積時的靶電流為1A。梯度摻鎢DLC膜總厚度為。
利用SIRON-200掃描電子顯微鏡觀察DLC膜的表面形貌和磨損表面形貌；利用PHI700納米掃描俄歇微探針系統分析DLC膜的成分；利用顯微共焦拉曼光譜儀分析DLC膜的化學結合狀態；利用D/max-2500型X射線衍射儀分析DLC膜的相結構，X射線管陽極為Cu靶，采用小角度掠射分析模式，X射線入射角為2°；利用型納米硬度儀測定DLC膜的硬度和彈性模量。采用MTS-3000磨損試驗機探討轉速（載荷為1.96N）和載荷（轉速為400rpm）對DLC膜摩擦磨損性能的影響，其它摩擦條件為：對磨件為5mm的Si3N4球，摩擦半徑為3mm，摩擦?xí)r間為30min；利用MicroXAM-3D型三維白光干涉表面形貌儀測定磨損體積并計算出磨損率。
2、結果及討論
2.1 摻鎢DLC膜的微觀結構

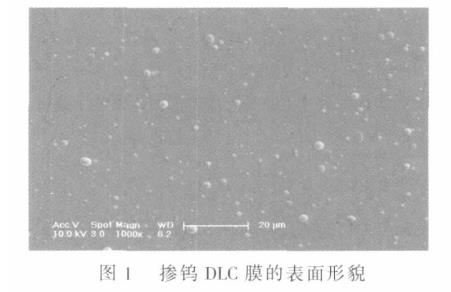

摻鎢DLC表面形貌如圖1所示。從圖1可以看出，摻鎢DLC膜光滑致密，但存在一些大小不一的顆粒和凹坑等缺陷，其尺寸在幾百納米到幾個微米之間變化，最大缺陷直徑小于5μm。這些缺陷可能對應于兩種生成機制，一種機制是在摻鎢DLC復合膜沉積時鎢靶濺射區表面的介質膜沉積引起的靶打火產生的，另一種機制是在過渡層制備時陰極電弧的噴射產生的。前者會導致表層的摻鎢DLC膜中存在較大尺寸的鎢金屬顆粒，在摩擦過程中容易產生DLC膜與對磨件表面的粘著現象，這對進一步改善DLC膜的摩擦磨損性能不利；后者主要引起表面形貌變化，對表層的DLC膜成份和摩擦磨損性能影響較小。為了確定DLC膜缺陷的主要產生機制，利用俄歇電子能譜（AES）對DLC膜平坦區域、顆粒和凹坑的化學成分進行了分析，結果發現不同區域均主要由C和W組成，平坦部位（平均鎢原子百分比為2.7%）、顆粒部位（平均鎢原子百分比為2.9%）和凹坑部位（平均鎢原子百分比為2.6%）沒有明顯差別，并且直到刻蝕到500nm時不同區域的化學成分仍然基本相同，這表明DLC膜的主要缺陷不是在摻鎢DLC復合膜沉積過程中產生的，而是過渡層制備時陰極電弧的噴射引起的。
摻鎢DLC膜的Raman譜和X射線衍射（XRD）譜如圖2所示。從圖2（a）可以看出，DLC膜的Raman譜可分解為中心峰位為1560cm-1和附近的兩個峰，為典型的DLC結構。從圖2（b）可以看出，摻鎢DLC膜中存在WC和W2C，根據Scherrer公式推算出WC和W2C的晶粒尺寸均小于10nm，形成了在非晶碳膜中彌散分布著納米尺寸碳化鎢的復相結構，這樣的結構可以避免DLC膜在加載過程中裂紋的快速擴展，提高膜層的韌性和耐磨性。
2.2 摻鎢DLC膜的力學性能

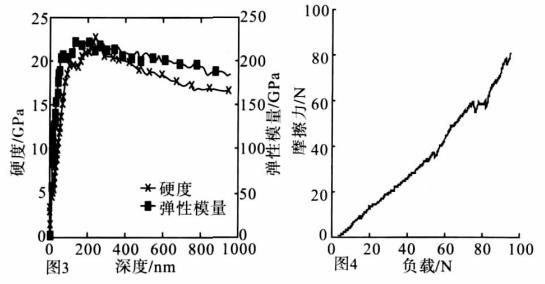

摻鎢DLC膜的納米壓痕實驗結果如圖3所示。從圖3可以看出，當壓入深度為時，壓入深度對硬度和彈性模量的影響較小，摻鎢DLC膜的硬度和彈性模量分別為和200~228GPa。摻鎢DLC膜的劃痕實驗結果如圖4所示，從圖4可以看出，本研究采用的摻鎢DLC膜的摩擦力-載荷關系曲線存在兩個突變點，第一個突變點在55N左右，第二個突變點在左右，利用體視顯微鏡觀察劃痕形貌發現第一個突變點對應于DLC膜內部不同亞層之間的剝離，第二個突變點對應于DLC膜的小面積剝落，可以斷定劃痕實驗臨界載荷為75N，DLC膜具有好的膜/基結合力。
圖3 摻鎢DLC膜的硬度及彈性模量
圖4 摻鎢DLC膜的劃痕實驗曲線
2.3 摻鎢DLC膜的磨擦磨損性能

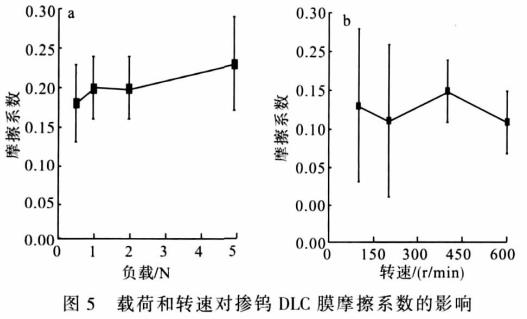

載荷和轉速對摻鎢DLC膜摩擦系數的影響如圖5所示。從圖5可以看出，隨著載荷的增加，摩擦系數略有增加，轉速對摩擦系數的影響較小。DLC膜的摩擦力主要由于膜層材料與對摩副材料發生粘著產生，隨著摩擦表面的溫度增加，DLC膜表面首先發生解吸附使膜層材料的表面能增大，這導致DLC膜與對摩副表面更容易發生粘著，摩擦力有所增加；但隨著摩擦表面溫度的增加，DLC膜發生石墨化會導致摩擦系數下降。載荷和轉速的增加會導致DLC膜的摩擦表面溫度增加，解吸附和石墨化兩方面的復合效應導致DLC膜的摩擦系數隨著載荷的增加有所增加，轉速對摩擦系數的影響較小。

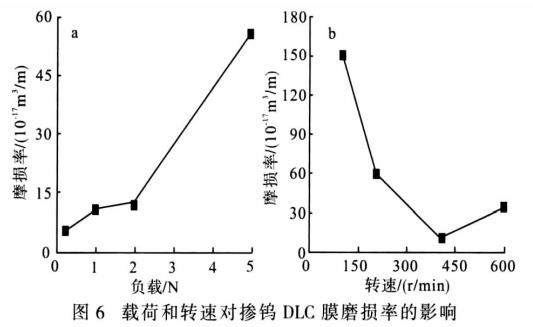

載荷和轉速對摻鎢DLC膜磨損率的影響如圖6所示。從圖6可以看出：當載荷低于時，磨損率較低，且載荷對磨損率的影響不明顯；然后磨損率隨著載荷的繼續增加而顯著增大；摩擦表面隨著轉速的增加，磨損率先減小后增加，在400r/min時出現了一個極小值。其原因在于：載荷較小時摩擦表面溫度低，膜層表面保持較高硬度使試樣磨損率較低；但當載荷過大時，涂層表面在較大深度范圍內發生石墨化導致磨損率顯著增加。轉速較低時，涂層表面發生解吸附導致試樣表面活性增大，與對磨件表面微凸體的焊合使試樣磨損率較高；轉速較高時，DLC膜極表面發生石墨化，由于石墨層的剪切強度低，焊合點剪切位置向表面移動，磨損率降低；但當轉速過高時，DLC膜的石墨化深度增大，焊合點剪切位置可發生在距離涂層表面較遠的位置，磨損率增大。
典型的DLC膜磨損形貌如圖7所示，從圖7可以看出，磨痕表面存在明顯的犁溝和膜層內部的微觀斷裂。犁溝主要是由于基體硬度低，在磨損過程中DLC膜底部的不銹鋼基體在對摩副壓入時發生塑性變形引起的；在基體發生塑性變形時，變形區域上的DLC膜產生斷裂和剝離現象，能譜分析發現犁溝底部的化學組成主要是碳和鎢，這表明摻鎢DLC膜在磨損過程中并沒有發生直抵基體的大面積剝落現象，僅僅發生了梯度摻鎢DLC膜內部微觀斷裂和不同亞層之間的剝離。
3、結論
?。?）摻鎢DLC膜光滑致密，具有典型的DLC膜Raman譜特征，為非晶碳膜上彌散分布著納米碳化鎢的復相結構；DLC膜的缺陷主要由過渡層制備時陰極電弧的噴射產生。
?。?）摻鎢DLC膜的硬度和彈性模量為和200~228GPa，具有好的膜/基結合力。
?。?）摻鎢DLC膜的摩擦系數隨著載荷的增加略有增加，轉速對摩擦系數的影響較小。在低載時摻鎢DLC膜的磨損率較低，但載荷高于后載荷增加導致磨損率急劇增大；磨損率隨著轉速的增加出現一個最小值。DLC膜的磨損主要是由基體塑性變形引起的梯度摻鎢DLC膜內部的微觀斷裂和不同亞層之間的剝離產生的。
作者：代明江，付志強，林松盛，王成彪，肖曉玲
作者：代明江，付志強，林松盛，王成彪，肖曉玲
